Ausstattung

Unsere Maschinenausstattung

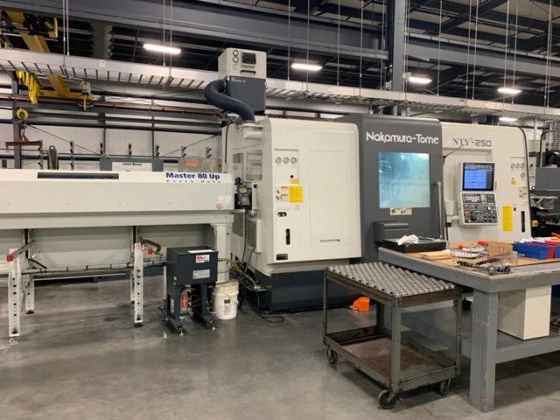

CNC-Drehzentrum / 3-Revolver
Nakamura-Tome NTY3-250

CNC Drehmaschine NTY3-250

Technische Daten:

Drehdurchmesser max. 225mm

Fanuc 31i-B NT-Smart X

Drehlänge max. 950.5mm

Stangendurchlass max. 71mm

Futterdurchmesser 210 / 165mm

Spindel links:

Stangendurchlass 65mm, 71mm

Antriebsleistung FANUC 5.5/3.7kW

Verfahrweg X1- / X2- / X3-Achse

160.5 / 160.5 / 165mm

Verfahrweg Z1- / Z2- / Z3-Achse

355 / 355 / 910mm

Verfahrweg Y1- / Y2- / Y3-Achse

112mm

C-Achse - Spindel:

Inkl. Spindelbremse

Eilgang 600min-1

Vorschubgeschwindigkeit

1-4800°/min

Eingabefeinheit

0.001°

Spindel rechts:

Stangendurchlass

51mm, 65mm*, 71mm*

Spindelnase

A2-5, A2-6*

Antriebsleistung

FANUC 18.5/11kW

Spindeldrehzahl stufenlos

bis max. 5‘000min-1

Werkzeugrevolver :

Je 12 angetriebene Werkzeuge,

jeweils 1 davon im Eingriff

Antriebsleistung

FANUC 5.5/3.7kW

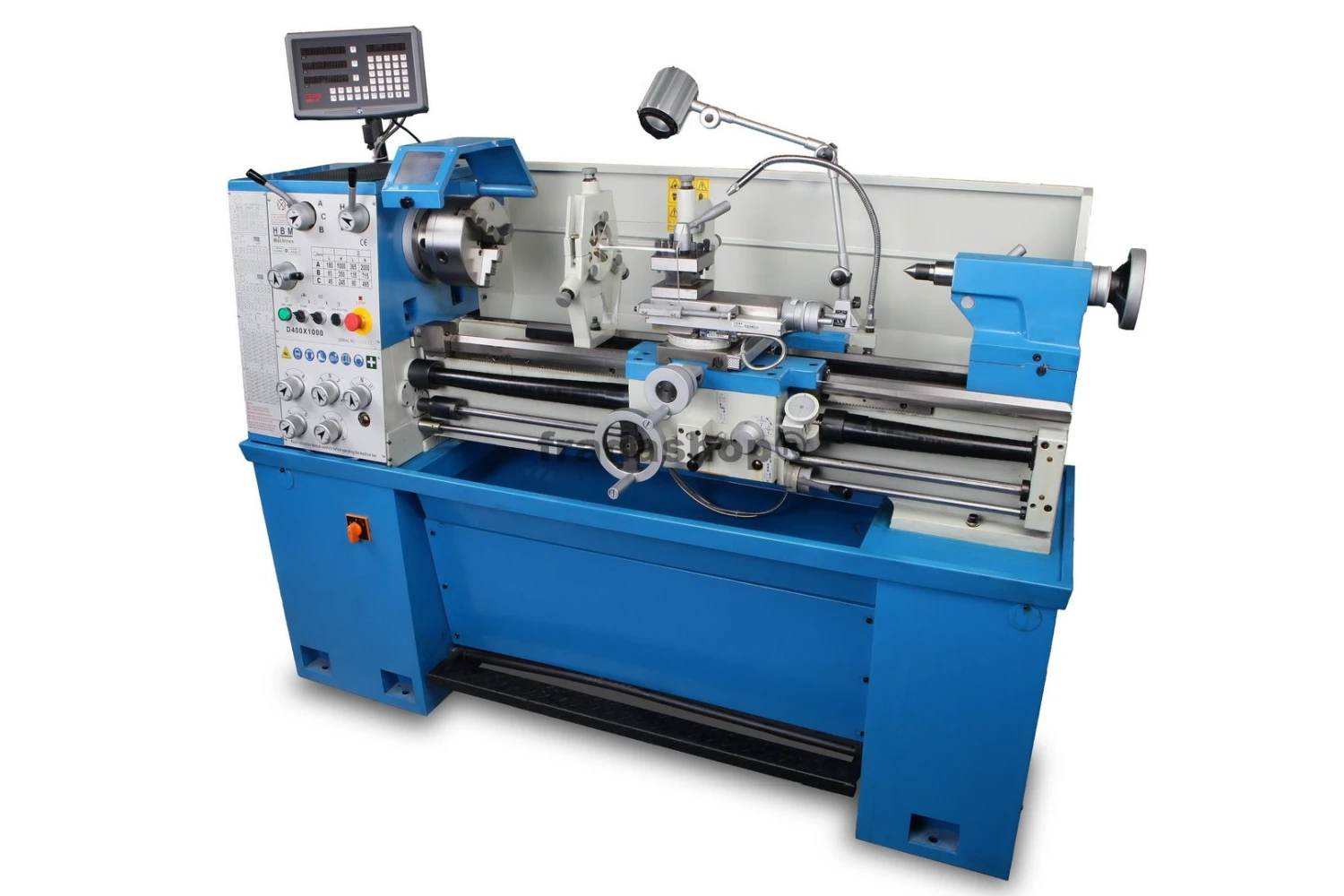

Drehmaschine
HBM 300x1000

Drehmaschine

Technische Daten:

Drehdurchmesser über Bett

330 mm

Drehdurchmesser mit offenen Maschinenbett

430 mm

Drehdurchmesser über Support

178 mm

Spitzenweite

1000 mm

Spindeldurchlass

38 mm

Spindelaufnahme

MK 5

Drehzahlbereich

von 70 bis 2000 U/min.

Gewindeschneiden Metrisch

26 Arten von 0,4 bis 7 mm

Gewindeschneiden Zoll

34 Arten von 4 bis 56 Gänge pro Inch

Längsvorschu-bgeschwindigkeiten

32 Gänge von 0,079 bis 1,291 mm pro Umdrehungen

Quervorschu-bgeschwindigkeiten

32 Gänge von 0,017 bis 0,276 mm pro Umdrehung

Verfahrweg der X Achse

130 mm

Verfahrweg der Z0 Achse

76 mm

Verfahrweg der Z Achse

860 mm

Durchmesser der Pinole

32 mm

Aufnahme der Pinole

MK 3

Verfahrweg der Pinole

100 mm

Motorvermogen

1500 Watt 400V

Motordrehzahl

1420 U/min

Abmessungen der Drehmaschine

1900x730x1400 mm

Gewicht

ca. 620 Kilogramm

Vertikal Bandsäge
J.E.T. MBS -65 CS

Vertikal Bandsäge

Leistung

0,65 kW / 230V

Schnittkapazität 90°

Ø 125 mm
125 mm
150 x 125 mm

Schnittkapazität 45°

Ø 95 mm
75 mm

Schnittkapazität 60°

Ø 44 mm
44 mm

Sägebandabmessungen

13 x 0,6 x 1640 mm

Bandgeschwindigkeiten

20 / 30 / 50 m/min.

Sägearm-Schwenkbereich

-45° / 0° / +60°

Sägerollendurchmesser

187 mm

Betthöhe

755 mm

Abmessung (LxBxH)

1050 x 560 x 1500 mm

Gewicht

80 kg

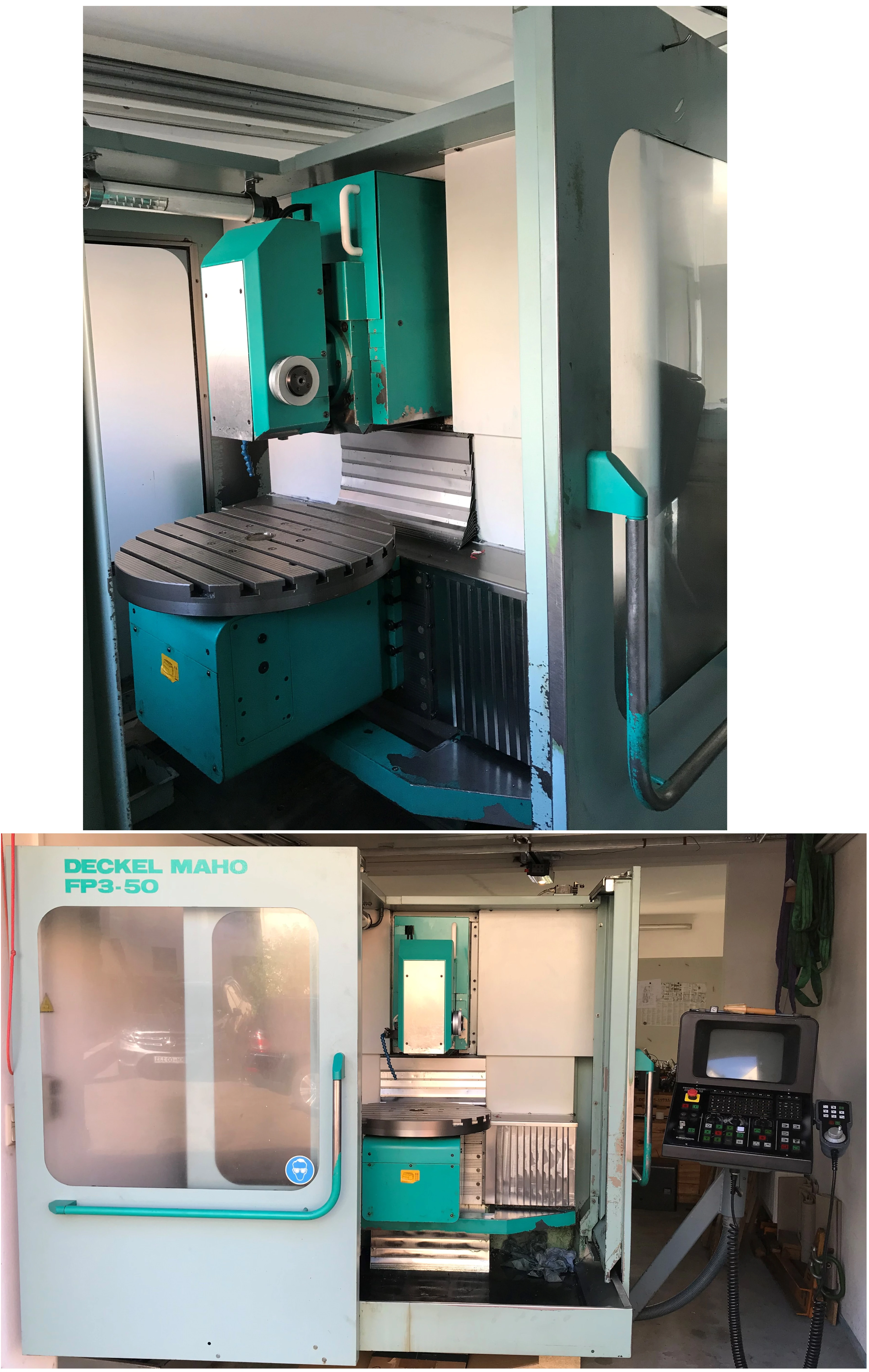

CNC Fräsmaschine
Deckel FP 3 - 50 mit C Achse

Deckel FP 3 - 50 mit C Achse

Model

DECKEL MAHO Typ FP3-50

Steuerung

CNC GRUNDIG Dialog 12
150 x 125 mm

Rundtisch

Ø630mm

Längswege

(X,Y,Z,C -Achse)
500mm x 400mm x 400mm

Werkzeugaufnahme

ISO 40

Leistung

7,5 KW

Drehzahlbereich

31,5-5000 U/min

Vorschubbereich

2 - 6000mm/min

Eilgang 6m/min,

stufenlos einstellbar

Abmessung (LxBxH)

2600 x 2550 x 2100mm

Gewicht

2,8 Tonnen

CNC Drehmaschine

CNC Drehmaschine

Technische Daten:

Führungen Induktionsgehärtet

CNC Steuerung GSK

Frei Über Maschinenbett

210 mm

Spindelbohrung

25 mm  (ohne Futter) mit Futter 16 mm größer Futter Bestellbar.

Werkstück Länge

250 mm

Werkzeughalter 4 Stationen elektrisch drehbar

Spindelkegel

MT 4

Verfahrweg X-Achse

80 mm

Verfahrweg Z-Achse

250 mm

Positionierung X & Z Achsen

Spindeldrehzahl 50-2250 RPM

Reitstock:

Reitstockkegel

MT 2

Reitstock Durchmesser

22 mm

Reitstock verschiebbar

50 mm

Einstelleinheit

0,001 mm

Mit Hand betätige Schmierung

3 Backenfutter mit Schlüssel

Arbeitsleute im Maschinenraum

Gewicht

165 kg
